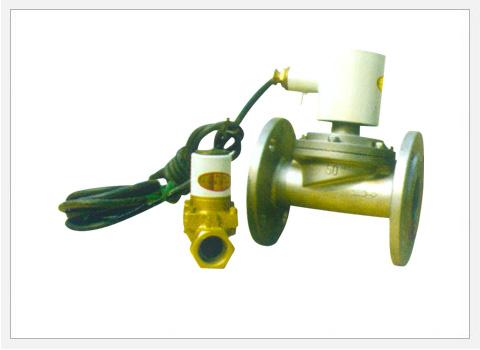

ZCSB型防爆电磁阀
一、产品概述
ZCSB系列防爆电磁阀采用浇封型防爆结构，具有结构简单，体积、重量轻、节能等特点。可适用于多种工作介
质，在控制系统中实现开闭操作功能。产品经国家级仪器，仪表防爆安全监督检测，符合国家标准，合格证编号
GYB04310×、GYB02421×防爆标志，MIIT4应用于1区2区具有爆炸性危险场所。
二、工作原理：
当电磁线圈通电后，在磁力的作用下吸起铁芯，打开先导阀口，由于进气端的节流孔小于先导阀口，使活塞上
部压力减小，将主阀口打开，形成通路。
三、技术参数：
1.工作压力：0－1.6 Mpa
2.工作电压：AC220V、36V、24V；DC220V、110V、36V、24V、12V。
3. 介质温度：5－60℃
4.外型及连接尺寸：见下表
|
|
通径 |
连接方式 |
外型尺寸 |
功率 |
|||
|
L |
S |
H |
H1 |
||||
|
ZCS－15－B |
15 |
1/2〞管螺纹 |
66 |
45 |
96 |
|
10 |
|
ZCS－20－B |
20 |
3/4〞管螺纹 |
81 |
51 |
105 |
|
10 |
|
ZCS---－25－B |
25 |
1〞管螺纹 |
96 |
61 |
125 |
|
10 |
|
ZCS---－32－B |
32 |
11/4〞管螺纹 |
115 |
75 |
139 |
|
15 |
|
ZCS---－40－B |
40 |
11/2〞管螺纹 |
129 |
88 |
149 |
|
15 |
|
ZCS－50－B |
50 |
2〞管螺纹 |
137 |
104 |
165 |
|
20 |
|
法兰4孔Ф18Ф125 |
210 |
160 |
232 |
|
20 |
||
|
ZCS－65－B |
65 |
法兰4孔Ф18Ф145 |
250 |
180 |
258 |
|
20 |
|
ZCS－80－B |
80 |
法兰8孔Ф18Ф160 |
270 |
195 |
279 |
|
30 |
|
ZCS－100－B |
100 |
法兰8孔Ф18Ф180 |
311 |
215 |
366 |
|
30 |
|
ZCS－125－B |
125 |
法兰8孔Ф23Ф210 |
410 |
300 |
385 |
|
40 |
|
ZCS－150－B |
150 |
法兰8孔Ф23Ф240 |
464 |
330 |
440 |
|
40 |
|
ZCS－200－B |
200 |
法兰12孔Ф23Ф295 |
580 |
420 |
540 |
|
40 |
