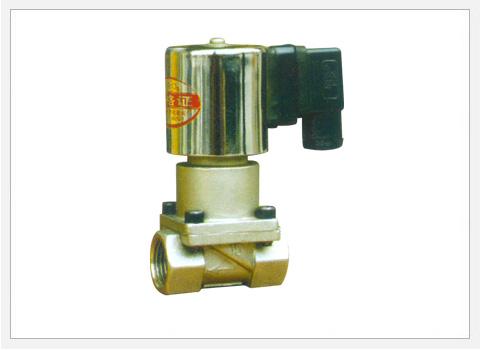

ZCZ型高温电磁阀

一、产品概述：

ZCZ系列二通不锈钢高温电磁阀，主要用于蒸气、热水及1.14×5-5m2/s的油类

其特点为：

1.结构为先导加直提式，所以工作压力从0-1.6Mpa均可良好工作。

2.全部材料为不锈钢制造（lcr18Ni9）、铜等制造防腐性能优良。

3.密封件为耐高温橡胶及聚四氟乙稀，其耐热性良好，使用寿命达50万次。

二、工作原理：

当电磁线圈通电后，在电磁力的作用下，吸起铁芯打开先导阀口，同时铁芯也拉动活塞开启，所以在进口压力为0

时同样可以打开阀门。断电后在弹簧及动铁芯重力作用下关闭阀门。

三、技术参数：

1.工作压力： 0.025－1.6Mpa

2.工作电压：AC220V、36V、24V、12V；DC220V、36V、24V、12V。

3.介质温度：5－180℃

4.外型及连接尺寸：见下表

	通径 mm	连接方式	外型尺寸				功率 （W）
			L	S	H	H1
ZCZ－15	15	1/2〞管螺纹	55	45	100		10
ZCZ－20	20	3/4〞管螺纹	64	50	106		10
ZCZ---－25	25	1〞管螺纹	76	60	115		10
ZCZ---－32	32	11/4〞管螺纹	89	70	135		15
ZCZ---－40	40	11/2〞管螺纹	104	80	142		15
ZCZ－50	50	2〞管螺纹	137	104	165		20
		法兰4孔Ф18Ф125	180	160	220		20
ZCZ---－65	65	法兰4孔Ф18Ф145	215	180	241		20
ZCZ---－80	80	法兰8孔Ф18Ф160	260	210	265		30
ZCZ---－100	100	法兰8孔Ф18Ф180	295	240	289		30
