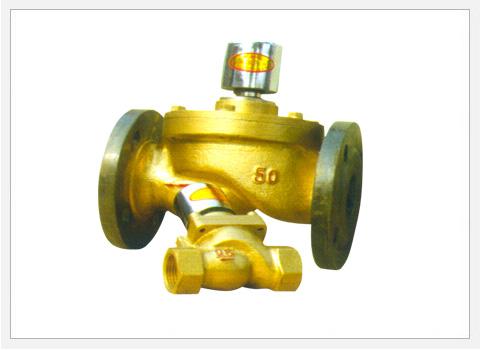

ZCZ型热水用电磁阀
一、产品概述：
ZCZ系列热水阀，是采用高温线及耐高温密封材料制造，主要用于热水官路中。
二、工作原理：
当电磁线圈通电时，在磁力的作用下吸起铁芯，打开先导阀口，由于进气端的节流孔小于先导阀口，使活塞上
部压力减小，活塞向上移动，将主阀口打开，形成通路。
三、技术参数
1.工作压力：气体液体0.025－1.6Mpa
2.工作电压：AC380V、220V、36V、24；DC220V、110V、36V、24V、12V。
3.外型及连接尺寸：见下表
|
|
通径mm |
连接方式 |
外型尺寸 |
功率（W） |
重量Kg |
||||
|
L |
S |
H |
H1 |
AC |
DC |
||||
|
ZCZ－15 |
15 |
G1/2〞管螺纹 |
68 |
47 |
106 |
|
≈10 |
≈20 |
0.8 |
|
ZCZ－20 |
20 |
G3/4〞管螺纹 |
82 |
52 |
115 |
|
1.0 |
||
|
ZCZ－25 |
25 |
G1〞管螺纹 |
98 |
63 |
136 |
|
≈14 |
≈24 |
1.7 |
|
ZCZ－32 |
32 |
G11/4〞管螺纹 |
117 |
77 |
153 |
|
2.3 |
||
|
ZCZ－40 |
40 |
G11/2〞管螺纹 |
131 |
90 |
166 |
|
|
||
|
ZCZ－50 |
50 |
G2〞管螺纹 |
215 |
150 |
242 |
|
≈16 |
≈34 |
13.5 |
|
ZCZ－65 |
65 |
法兰4孔Ф18Ф145 |
252 |
175 |
269 |
|
20.0 |
||
|
ZCZ－80 |
80 |
法兰4孔Ф18Ф145 |
275 |
194 |
287 |
|
27.0 |
||
|
ZCZ－100 |
100 |
法兰4孔Ф18Ф180 |
315 |
215 |
319 |
|
36 |
||
|
ZCZ－125 |
125 |
法兰8孔Ф23Ф210 |
410 |
300 |
385 |
|
30 |
34 |
72 |
|
ZCZ－150 |
150 |
法兰8孔Ф23Ф240 |
464 |
330 |
440 |
|
30 |
34 |
108 |
|
ZCZ－200 |
200 |
法兰12孔Ф23Ф295 |
580 |
420 |
540 |
|
40 |
50 |
158 |
