ZCQ型气体用电磁阀
分类: 电磁阀系列  发布时间: 2018-08-31 15:40

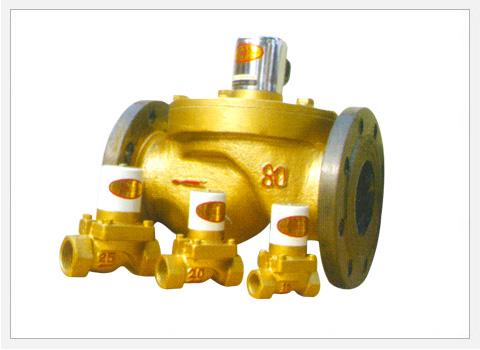

ZCQ型气体用电磁阀

ZCQ型气体用电磁阀

一产品概述:

    ZCQ型气体电磁阀为先导式结构,其密封件为橡胶片;所以该阀主要用于自来水和气体管路中。其动作灵敏可靠,密封良好。

二、工作原理:

    该阀是由电磁先导阀及主阀两大部分组成,当通电时,铁芯被电磁力吸起,打开先导阀口中,使膜片上腔的介质压力下降一,此时阀进口端压力相比 增大,推开膜片使介质进入阀门的出口端呈开启状态。当断电后,铁芯被重力及弹簧复位,关闭先导阀口,使膜片上腔压力上升,将膜片推下关闭主阀口中,此时阀 门呈关闭状态。

三.技术参数

1、工作电压:AC220V、36V、24V;DC220V、36V、24V、12V

2、介质压力:0.025-0.8Mpa

3、外型及连接尺寸:


通径mm

连接方式

外型尺寸

功率

W

A

S

H

H1

ZCQ---15

15

1/2〞管螺纹

66

45

91



20

ZCQ---20

20

3/4〞管螺纹

81

51

99



20

ZCQ---25

25

1〞管螺纹

96

61

117



25

ZCQ---32

32

11/4〞管螺纹

115

75

131



25

ZCQ---40

40

11/2〞管螺纹

129

88

141



25

ZCQ---50

50

法兰4Ф18Ф125

210

160

221



30

ZCQ---65

65

法兰4Ф18Ф145

250

180

248



30

ZCQ---80

80

法兰8Ф18Ф160

270

195

269



30

ZCQ---100

100

法兰8Ф18Ф180

311

215

296



30

ZCQ---150

150

法兰8Ф23Ф240

464

330

430



40
