ZCS型水用电磁阀
分类: 水用电磁阀系列  发布时间: 2018-08-31 16:23

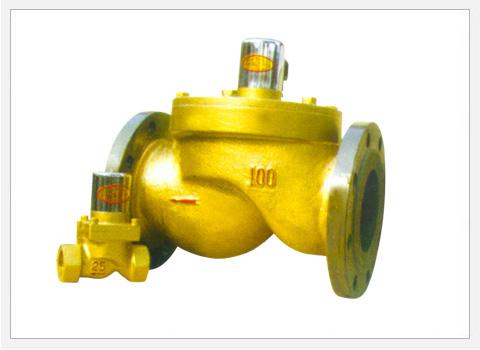

ZCS型水用电磁阀

ZCS型水用电磁阀

一、产品概述:

    ZCS型电磁阀主要用于液体管路中,如:“水”、“油”等介质。

二、工作原理:

    当电磁线圈通电后,在磁力的作用下吸起铁芯,打开先导阀口,由于进气端的节流孔小于先导阀口,使活塞上

部分压力减小,活塞向上移动,将主阀口打开。

三、技术参数:

1.工作压力: 0.025-1.6Mpa

2.工作电压:AC380V、220V、36V、24V;DC220V、110V、36V、24V、12V。

3.介质温度:5-60℃

4.外型及连接尺寸:见下表


通径
mm

连接方式

外型尺寸

功率
(W)







同Z
C
Z相同

L

S

H

H1

ZCS-15

15

1/2〞管螺纹

66

45

96



20

ZCS-20

20

3/4〞管螺纹

81

51

105



20

ZCS-25

25

1〞管螺纹

96

61

126



25

ZCS-32

32

11/4〞管螺纹

115

75

143



25

ZCS-40

40

11/2〞管螺纹

129

88

156



25

ZCS-50

50

法兰4孔Ф18Ф125

210

160

232



30

ZCS-65

65

法兰4孔Ф18Ф145

250

180

259



30

ZCS-80

80

法兰8孔Ф18Ф160

270

195

277



30

ZCS-100

100

法兰8孔Ф18Ф180

311

215

309



30

ZCS-125

125

法兰8孔Ф23Ф210

410

300

385



40

ZCS-150

150

法兰8孔Ф23Ф244

464

330

440



40

ZCS-200

200

法兰12孔Ф23Ф295

580

420

540



40
