ZCTB型防爆电磁阀
分类: 防爆电磁阀系列  发布时间: 2018-08-31 15:45

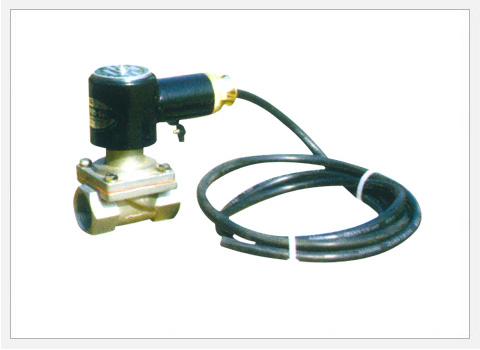

ZCTB型防爆电磁阀

ZCTB型防爆电磁阀

一、产品概述

    ZCTB系列不锈钢通用电磁阀,主要用于气体、液体及1.410-5m2/s的油类。

其特点为:

1.结构为先导加直动直动式,所以工作压力从0-1 Mpa 均为良好工作。

2.全部材料为不锈钢制造(Lcr18Ni9)防腐性能优良。

3.密封件为耐油橡胶尼龙布压制其耐油性良好使用寿命达50万次。

二、工作原理:

    当电磁线圈通电后,在磁力的作用下,吸起铁芯打开先导阀口,同时动铁芯也拉动膜片开启,所以在显示器压

力为0时同样可以打开阀门。断电后在弹簧及动铁芯策略作用下关闭阀门。

三、技术参数:

1.工作压力:液体0-0.4 Mpa 气体为0-1 Mpa

2.工作电压:AC220V、24V、36V;DC220V、110V、36V、24V、12V。

3. 介质温度:5-60℃

4.外型及连接尺寸:见表


通径
mm

连接方式

外型尺寸

功率
(W)

L

S

H

H1

ZCTB-3

3

1/4〞管螺纹

38

29

70



8

ZCTB-6

6

1/4〞管螺纹

38

29

70



8

ZCTB-10

10

3/8〞管螺纹

43

35

85



10

ZCTB----15

15

1/2〞管螺纹

55

45

100



10

ZCTB----20

20

3/4〞管螺纹

64

50

106



10

ZCTB----25

25

1〞管螺纹

76

60

115



15

ZCTB----32

32

11/4〞管螺纹

89

70

135



15

ZCTB----40

40

11/2〞管螺纹

104

80

142



20

ZCTB-50

50

2〞管螺纹

137

104

165



20

法兰4孔Ф18Ф125

180

160

220



20

ZCTB----65

65

法兰4孔Ф18Ф145

215

180

241



20

ZCTB----80

80

法兰8孔Ф18Ф160

260

210

165



30

ZCTB----100

100

法兰8孔Ф18Ф180

295

240

289



30
